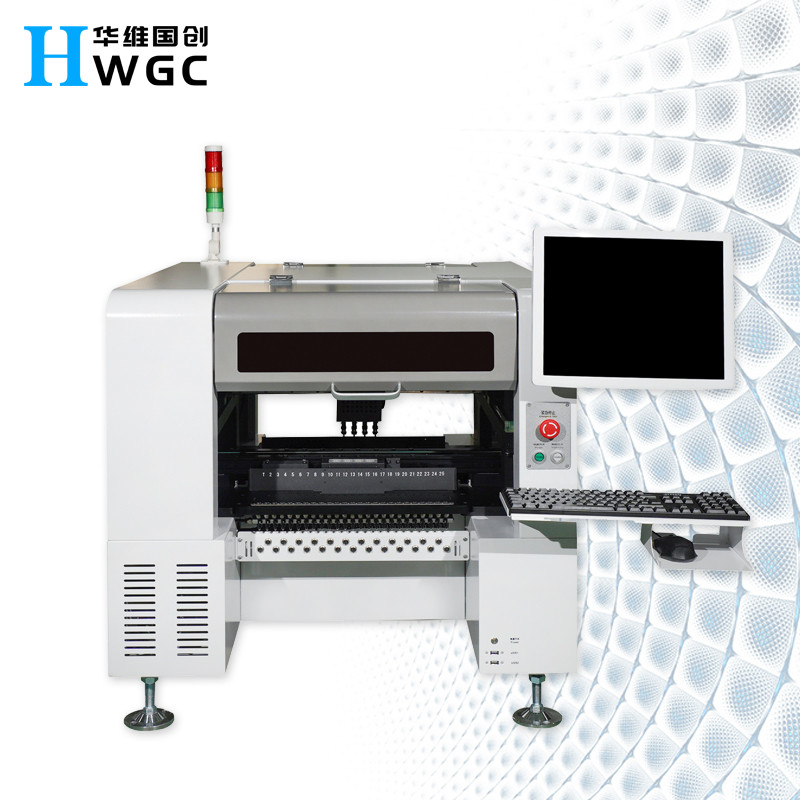

Four Head Bga Placement Pcb Pick And Place Machine For Small Scale Production

Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs

Produkte - PWB wählen aus und setzen Maschine
  • Markieren

    Haupt-Auswahl PWB-vier und Platzmaschine

    ,

    bga Platzierungs-PWB-Auswahl und Platzmaschine

    ,

    Auswahl des kleinen Maßstabs und Platzmaschinen-PWB

  • Bedingung
    ursprüngliches neues
  • Anwendbare Komponenten
    0402--5050, BESCHWICHTIGUNGSMITTEL, TQFP, BGA
  • Verwendung
    LED-Rohr-große Mengen-Produktion, Lichterzeugung der Leiterplatte Assembly/LED
  • Name
    Auswahlplatzmaschine smt PWB, Platz-Maschine \ LED Mounter \ führte Versammlungs-Maschine, Maschinen
  • Anwendung
    SMT-PWB-Versammlungs-Fertigungsstraße
  • Produktname
    Automatische SMD-Kondensator-Platzierungs-Maschine
  • Art
    SMT-Maschinenbezogene Produkte
  • Bandbreite
    8mm, 12mm, 24mm
  • Min Bestellmenge
    1
  • Preis
    1
  • Verpackung Informationen
    Holz
  • Lieferzeit
    1
  • Zahlungsbedingungen
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Versorgungsmaterial-Fähigkeit
    1

Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs

  • Four Head Bga Placement Pcb Pick And Place Machine For Small Scale Production
Preis erhalten Kontakt

Vier-köpfige BGA-Platzierungs-Maschine mit 44 Zufuhr-Positionen für kleinräumige Produktion

Was die Bedingungen von verschiedenen Maßnahmen sind, durch die die Fleckenmaschine die Verdienste und die Fehler beurteilt


In der Elektronik Fertigungsindustrie hat Oberflächenbergtechnologie (SMT) gewordenes in zunehmendem Maße populäres wegen seiner Leistungsfähigkeit und Vielseitigkeit. Eins der entscheidendsten Ausrüstung in SMT ist die Auswahl-undplatzmaschine, allgemein bekannt als das Chip mounter oder die Auswahl-undplatzmaschine. Um die Leistung einer Auswahl-undplatzmaschine abzumessen, spielen einige Faktoren entscheidende Rollen. Erstens sind die Geschwindigkeit und die Genauigkeit der Auswahl-undplatzmaschine für das Produktionsverfahren kritisch. Mit den zunehmenden Geschwindigkeitsanforderungen in der Industrie, muss die Maschine hohe Platzierungsrate beim Beibehalten der hohen Präzision haben. Die Fähigkeit, verschiedene Arten von Komponenten und von Größen zu behandeln ist auch ein zu betrachten Faktor. Zweitens ist Zuverlässigkeit ein wichtiger Faktor. Die Auswahl-undplatzmaschine sollte ohne Zusammenbrüche oder Ausfälle, zusammen mit minimalem Wartungsbedarf glatt arbeiten. Eine zuverlässige Maschine liefert die Versicherung, die in der Massenproduktion benötigt wird. Ein anderer Parameter, der eine Auswahl-undplatzmaschine beeinflußt, ist die Vielseitigkeit, zum von Programmierungslösungen besonders anzufertigen. Die Maschine sollte in der Lage sein, eine Vielzahl von Chargegrößen zu behandeln und Programmänderungen leicht zu ermöglichen und zwischen verschiedene Produkte schalten, um bedeutende Maschinenauslastung sicherzustellen. Schließlich wirken die Kosten der Auswahl-undplatzmaschine die Produktionskosten erheblich aus. Die Erschwinglichkeit der Maschine sollte die Produktionsanforderungen und die Einkommensprojektionen des Herstellers zusammenbringen. Als schlußfolgerung ist die Leistung einer Auswahl-undplatzmaschine zur Gesamtqualität und zur Produktivität des elektronischen Herstellungsverfahrens entscheidend. Die Geschwindigkeit, die Genauigkeit, die Zuverlässigkeit, die Vielseitigkeit und die Kosten sind die kritischsten vor dem Kauf zu betrachten Faktoren, einer Maschine zu den Massenproduktionszwecken.

Dieses ist die Antwort zu, was die Bedingungen von verschiedenen Maßnahmen sind, durch die die Fleckenmaschine die Verdienste und die Fehler beurteilt? Frage. Danke für Ihre Aufmerksamkeit zu elektronischer Technologie Co., Ltd. Pekings Huawei Guochuang, wir sind ein SMT-Ausrüster der hohen Qualität, können sich die zuverlässigen Quellhersteller aufnehmen Soem, ODM, wir suchen nach einem globalen Mittel, unseren Kontaktdaten: 15010550359 zhai 15931673319 Liu.







Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs 0Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs 1,Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs 2Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs 3Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs 4Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs 5Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs 6Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs 7Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs 8

Vier wählen Haupt-Bga die Platzierungs-PWB aus und setzen Maschine für Produktion des kleinen Maßstabs 9





Zahl von Platzierungs-Köpfen
4 (Hochgenauigkeit)
Zahl von IC-Behältern
48
Zahl von Zufuhren
50/44 (abhängig von 8mm Zufuhr)
Positionierung von Genauigkeit
0.01mm
Wiederholt, Genauigkeit anbringend
0.05mm
Befestigung des Drehzahlbereichs des Widerstands
Komponenten der Kapazitanz 5000-8000Pcs/h
Anwendbare Komponenten
Widerstand, Kondensator, Chip, Lampenperle 0201-30*30mm etc.
Gestützter maximaler Bereich PWBs
50*50mm- (50F) 350*190mm/(44F) 350*260mm
Zufuhren
elektrische Zufuhr, pneumatische Zufuhr, vibrierende Zufuhr, IC-Behälter etc.
Anerkennungs-Geräte
Kennzeichenkamera x1, schnelle Anerkennungskamera x4, Hochpräzisionskamera x1
Maximale Höhe von anwendbaren Komponenten
≤7mm
PWB übermitteln Modus
dreistufiger Eintritt, automatische Verbindung von links nach rechts, automatische PWB-Positionierung
Mark Positioning
Handbuch/automatisches
Programmierverfahren
automatische Programmierung, nach Dateien von PWB-Koordinaten manuell importieren
Kontrollsystem
HuaweiGuochuang-Kontrollsystem
Maximale Schritt-Länge der X-Yachse
629mm*679mm
Bahnen der X-Yachse
lineare Bewegung Führer + Schraubenzieher
Bewegungs-Modus der X-Yachse
intelligente Verknüpfung der Beschleunigung und Verlangsamung der Kurve und der Linie, integrierter linearer Interpolationsalgorithmus.
Steuerrechner
industrieller Steuerrechner mit leistungsstarkem Prozessor Intels
Justage von Methode von Bahnen
elektrisch
Strecke des Düsen-Puffers
4.5mm
Maximale Schritt-Länge von z-Achse
20mm
Strecke des Winkels für Komponenten
±180°
Motor
Wechselstromservobewegungs-Reihe
Fahrer
Hochgeschwindigkeits-DSP-Fahrer
Luft-Versorgungsbedarf
Ölwasserfilter, ≥ 50L, Staubfilter und Luftdruckstabilisator etc.
Vakuumversorgung der Düse
Vakuumerzeuger, der die Hochgeschwindigkeitsvakuumexplosionsfunktion integriert
Strecke des Luftversorgungsdrucks
0.5-0.7Mpa
OS
Unabhängige Forschung und Entwicklung SMT-intelligentes OS basiert auf Windows
PWB erfordert
3-5mm Prozessrand im automatischen Modus
Visions-Anzeige
17 Zoll industrielles Kontrollanzeige
Kabel
dauerhaftes Flachkabel (10 Millionmal)
Stromversorgung
220V 50/60Hz
Durchschnittliche Energie
600W
Maschinen-Maße
Schreibtischmaschine 1140*900*900mm
vertikale Maschine 900*1140*1340mm
Gewicht
(Schreibtischmaschine) 210kg (vertikale Maschine) 280kg



Umbauten:

Soem-Auswahl und Platzmaschinendüse

smd führte Produktionsmaschine

Multifunktions-PWB-Auswahl und Platz-Maschine
