Erfahren Sie die Energie von SMT-Auswahl und von Platzmaschinerie und rationalisieren Sie y-Montageverfahren

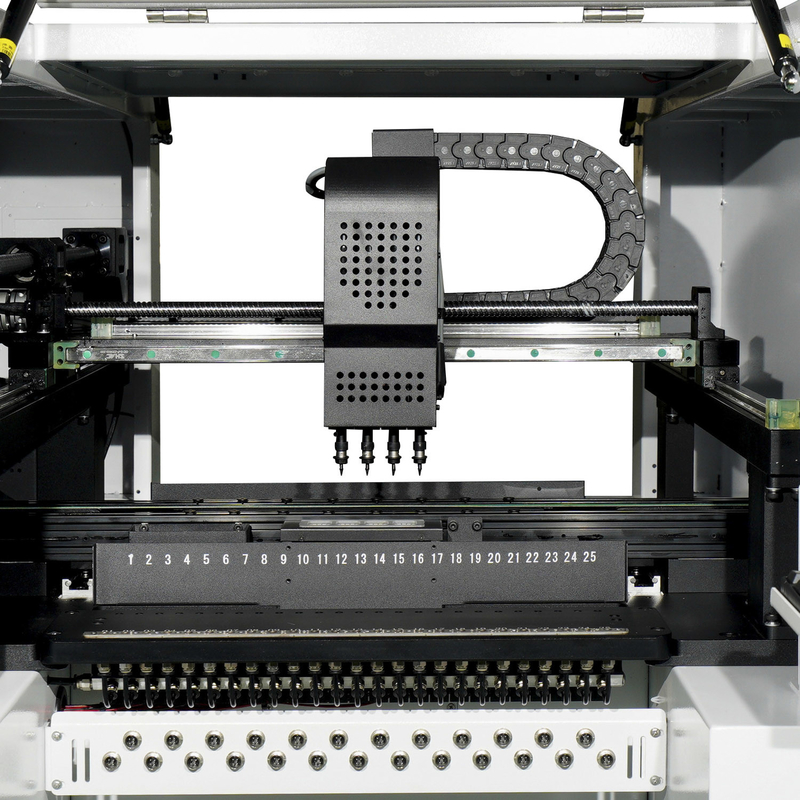

Hochgeschwindigkeits-HW-DSQ800-120F Auswahl HWGC und Platzmaschine Smt PWB-Produktionsversammlung klebten 0201 BGA-smt aoi Maschine
8 Gruppen der unabhängigen Befestigungsköpfe - 8 Gruppen Befestigung von Köpfen werden mit verschiedenen Düsen verteilt, die für die Befestigungsanforderungen von Produkten mit mehr Spezifikationen passend sind.
1) 8 Gruppen Montageköpfe können verwirklichen, dass die doppelten Arme und vier Köpfe gleichzeitig, aufheben das Material zur gleichen Zeit, die Ernteleistungsfähigkeit wird verbessert erheblich auswählen.
2) Der Befestigungskopf kann sich unabhängig steigen und fallen, von 0 bis 360 Grad und vom Berg bis zu 20 Millimeter-Komponenten drehen.
3) Die Zachse kann steigen und entsprechend der Stärke der Komponenten, für die Widerstand- und Kapazitanzkomponenten unabhängig zu fallen, kann der Befestigungskopf die Fliegensichtidentifizierung verwirklichen, hohe Komponenten kann mit verringerter Geschwindigkeit angebracht werden.
Halbautomatische HAUSTIER Flaschen-ist die Schlagmaschinen-Flasche, die Maschinen-Flaschen-Formteil-Maschine HAUSTIER Flasche herstellt Maschine herstellt, für das Produzieren von von HAUSTIER-Plastikbehältern und -flaschen in allen Formen passend.
|
Anwendbare Komponenten
|
resistor.capacitor.chip.lamp-Perle etc.
|
|
Gestützter maximaler Bereich PWBs
|
340*560mm
|
|
Zufuhren
|
Elektrische Zufuhr NXT, vibrierende Zufuhr, IC-Behälter usw.
|
|
Anerkennungs-Geräte
|
Kennzeichenkamera x2, schnelle Anerkennungskamera x8. Hochpräzisionskamera x1
|
|
Maximale Höhe von anwendbaren Komponenten
|
≤20mm
|
|
Anerkennungs-Methoden
|
simultane Anerkennung und Ernte mit acht Köpfen
|
|
PWB übermitteln Modus
|
automatische Verbindung des dreistufigen Eintritts von links nach rechts, automatische PWB-Positionierung
|
|
Mark Positioning
|
Handbuch/automatisches
|
|
Programmierverfahren
|
automatische Programmierung, nach Dateien von PWB-Koordinaten manuell importieren
|
|
Kontrollsystem
|
Kontrollsystem 2021 HuaweiGuochuang
|
|
Maximale Schritt-Länge der X-Yachse
|
423mm*734mm (gelassene) 423mm*734mm (recht)
|
|
Justage von Methode von Bahnen
|
elektrisch
|
Strecke des Düsen-Puffers
|
4.5mm
|
|
Maximale Schritt-Länge von z-Achse
|
50mm
|
|
Strecke des Winkels für Komponenten
|
士 180°
|
|
Motor
|
Reihe Panasonic Wechselstrom-Servomotor-MINAS A6
|
|
Fahrer
|
Hochgeschwindigkeits-DSP Fahrer Panasonics
|
|
Luft-Versorgungsbedarf
|
Ölwasserfilter, > Filter- und Luftdruckstabilisator usw. des Staubes 60L
|
|
Visions-Anzeige
|
17 Zoll industrielles Kontrollanzeige
|
|
|
Deutsches lgus dauerhaftes Flachkabel (10 Millionmal)
|
|
Stromversorgung
|
220V 50/60Hz
|
Durchschnittliche Energie
|
1500W
|
|
Maschinen-Maße
|
1740*1360*1440mm
|
|
Gewicht
|
1100Kg
|
1. Anwendungen
Die SMT-Maschine ist in den Elektronik Fertigungsindustrien für verschiedene Anwendungen einschließlich weitverbreitet:
- LED-Beleuchtungsversammlung
- Elektronische Produktversammlung
- Telekommunikationsgeräte
- Kfz-Elektronik
- Medizinische Geräte
- Unterhaltungselektronik
- Aerospace und Verteidigung
2. PWB-Versammlung
Die Maschine Huaweis GuoChuang SMT ist entworfen, um eine breite Palette von PWB-Versammlungsaufgaben zu behandeln. Sie stellt Hochgeschwindigkeitsmontage von SMD-Komponenten, wie Widerständen, Kondensatoren, IC und LED, auf PCBs zur Verfügung. Die Maschine lässt auch die genaue Positionierung, Inspektion und das Löten der Komponenten zu und stellt hochwertige Versammlungsergebnisse sicher.
3. Qualitätskontrolle
Die SMT-Maschine wird mit modernen Inspektionswerkzeugen wie AOI- und SPI-Systemen ausgerüstet, um die Qualität der elektronischen Baugruppe sicherzustellen. Die Maschine hat auch ein eingebautes Kamerasystem für Echtzeitüberwachung und automatische Fehlererkennung während des Montageverfahrens.
4. Produktivität
Die Maschine Huaweis GuoChuang SMT ist entworfen, um hohe Produktivität für elektronische Hersteller zu erzielen. Sie kann eine Platzierungsgeschwindigkeit von bis zu 30000CPH erzielen, Minderungsstillstandszeit und Maximierungsproduktion. Zusätzlich lassen die hohe Richtigkeit und Genauigkeit der Maschine die konsequenten und zuverlässigen Ergebnisse während des Montageverfahrens zu.
5. Energieeffizienz
Die SMT-Maschine ist Energiesparend, entworfen, Energieverbrauch zu sparen und Kohlendioxidemissionen zu verringern. Sie wird mit energiesparender Technologie, wie automatisches macht--weg für untätige Geräte ausgerüstet und verringert Energieverbrauch bei der Förderung der Lebensdauer der Maschine.
6. Wartung
Die SMT-Maschine ist einfach instandzuhalten, dank seinen überlegenen Entwurf und ausgezeichnete Benutzerschnittstelle. Die Maschine hat eine Eigendiagnosefunktion und eine automatische Kalibrierung und macht sie einfach, Probleme schnell zu ermitteln und zu regeln. Zusätzlich verwendet die der Maschine der Software Aktualisierungen automatisch, sie sicherstellend immer die späteste verfügbare Programmierung.
FAQ
Q: Wie ist das Training?
: Nachdem sie unsere Maschinen gekauft haben, können Ihre Ingenieure zu unserer Firma gehen, oder zu benützen ist so einfach. Wir haben englische Benutzerhandbuch und das Führervideo, zum Ihnen beizubringen, wie man die Maschine benutzt. Das Benutzerhandbuch kommt mit der Maschine zusammen.
Q: Ist es hart, diese Maschinen zu benutzen?
: Nein, nicht stark überhaupt für unsere vorhergehenden Kunden, höchstens ist 2 Tage genug, zu lernen, die Maschinen zu betreiben.
Q: Tut Ihre Maschinen haben Qualitätszertifikat?
: Alle unsere Maschinen haben CER-Zertifikat, ISO14001 (BCC), ISO9001 (IQNET) geführt und Selbst paten lassen.
