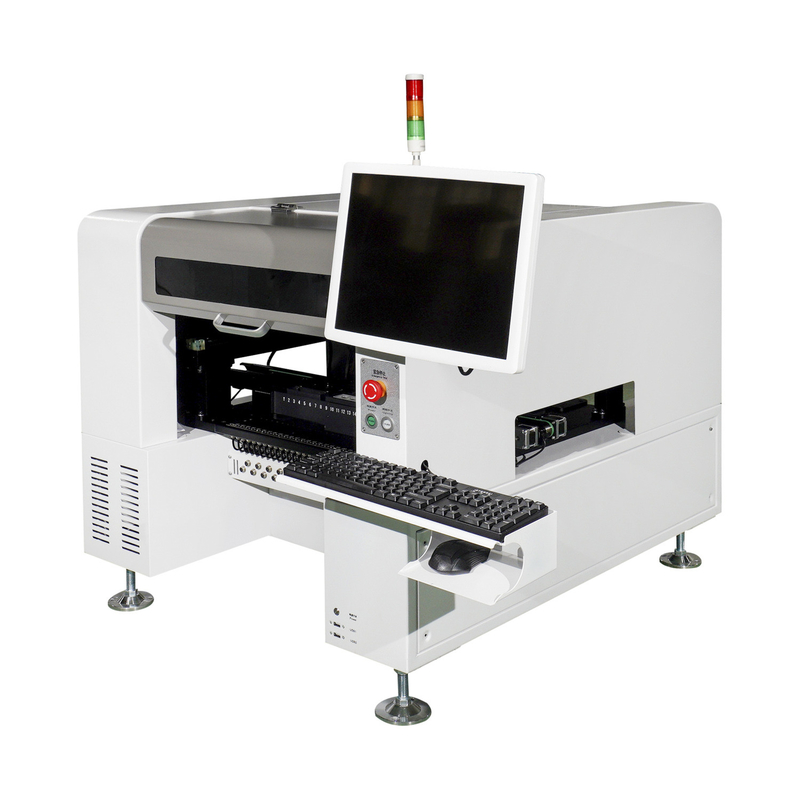

Pcb Assembly Smt Table Top Pick And Place Machine

PWB-Versammlung Smt-Tischplatte-Auswahl und Platz-Maschine

Produkte - PWB wählen aus und setzen Maschine
  • Markieren

    smt Tischplatte-Auswahl und Platzmaschine

    ,

    PWB-Versammlungstischplatte-Auswahl und Platzmaschine

    ,

    Tischplatten-SMT-Auswahl und Platzmaschine

  • Vision weg
    26000pcs/h
  • Name
    PWB-Versammlung Smt-Tischplatte-Auswahl und Platz-Maschine
  • Zahl des Kopfes
    8
  • Zahl der Zufuhr
    120
  • Software
    Englisch
  • Zahl der Kamera
    11
  • Herkunftsort
    China
  • Markenname
    HWGC
  • Modellnummer
    HW-DSQ800-120F
  • Min Bestellmenge
    1
  • Preis
    24500-24800$
  • Lieferzeit
    Tag mit 8 Arbeiten
  • Zahlungsbedingungen
    T/T

PWB-Versammlung Smt-Tischplatte-Auswahl und Platz-Maschine

  • Pcb Assembly Smt Table Top Pick And Place Machine
  • Pcb Assembly Smt Table Top Pick And Place Machine
Preis erhalten Kontakt

Vertrauen SMT-Auswahl und Platzmaschine, zum der genauen, schnellen und zuverlässigen Leistung zu liefern

Hochgeschwindigkeits-HW-DSQ800-120F Auswahl HWGC und Platzmaschine Smt PWB-Produktionsversammlung klebten 0201 BGA-smt aoi Maschine

8 Gruppen der unabhängigen Befestigungsköpfe - 8 Gruppen Befestigung von Köpfen werden mit verschiedenen Düsen verteilt, die für die Befestigungsanforderungen von Produkten mit mehr Spezifikationen passend sind.


1) 8 Gruppen Montageköpfe können verwirklichen, dass die doppelten Arme und vier Köpfe gleichzeitig, aufheben das Material zur gleichen Zeit, die Ernteleistungsfähigkeit wird verbessert erheblich auswählen.

2) Der Befestigungskopf kann sich unabhängig steigen und fallen, von 0 bis 360 Grad und vom Berg bis zu 20 Millimeter-Komponenten drehen.

3) Die Zachse kann steigen und entsprechend der Stärke der Komponenten, für die Widerstand- und Kapazitanzkomponenten unabhängig zu fallen, kann der Befestigungskopf die Fliegensichtidentifizierung verwirklichen, hohe Komponenten kann mit verringerter Geschwindigkeit angebracht werden.



Anwendbare Komponenten
resistor.capacitor.chip.lamp-Perle etc.
Zufuhren
Elektrische Zufuhr NXT, vibrierende Zufuhr, IC-Behälter usw.
Anerkennungs-Geräte
Kennzeichenkamera x2, schnelle Anerkennungskamera x8. Hochpräzisionskamera x1
Maximale Höhe von anwendbaren Komponenten
≤20mm
Anerkennungs-Methoden
simultane Anerkennung und Ernte mit acht Köpfen
PWB übermitteln Modus
automatische Verbindung des dreistufigen Eintritts von links nach rechts, automatische PWB-Positionierung
Mark Positioning
Handbuch/automatisches
Programmierverfahren
automatische Programmierung, nach Dateien von PWB-Koordinaten manuell importieren
Kontrollsystem
Kontrollsystem 2021 HuaweiGuochuang
Maximale Schritt-Länge der X-Yachse
423mm*734mm (gelassene) 423mm*734mm (recht)
Motor
Reihe Panasonic Wechselstrom-Servomotor-MINAS A6
Fahrer
Hochgeschwindigkeits-DSP Fahrer Panasonics
Luft-Versorgungsbedarf
Ölwasserfilter, > Filter- und Luftdruckstabilisator usw. des Staubes 60L
Visions-Anzeige
17 Zoll industrielles Kontrollanzeige
Kabel
Deutsches lgus dauerhaftes Flachkabel (10 Millionmal)
Stromversorgung
220V 50/60Hz
Durchschnittliche Energie
1500W
Maschinen-Maße
1740*1360*1440mm
Gewicht
1100Kg





1. Produkteinführung: Maschine Huaweis Guochuang SMT

Die Maschine Huaweis GuoChuang SMT ist eine hochmoderne Oberflächenbergtechnologiemaschine, die entworfen ist, um hohe Leistungsfähigkeit, Genauigkeit und Zuverlässigkeit zur Verfügung zu stellen. Seine bessere Qualität und neue Technologie es eine ausgezeichnete Wahl für elektronische Hersteller treffen, die nach einer leistungsfähigen SMT-Maschine suchen, um ihren Produktionsbedarf zu erfüllen.

2. Modell

Die SMT-Maschine kommt in verschiedene Modelle abhängig von spezifischen Anforderungen für Benutzer. Die allgemein verwendetsten Modelle umfassen HWP350, HWP520 und HWP650. Alle Modelle sind entworfen, um den Produktionsbedarf von elektronischen Produktionsgesellschaften zu erfüllen.

3. Vorteile

Die Maschine Huaweis GuoChuang SMT hat viele Vorteile über anderen ähnlichen Maschinen im Markt. Diese schließen ein:

- Hohe Präzision und Genauigkeit
- Geschwindigkeit und Leistungsfähigkeit in Kraft
- Kompatibilität mit einer breiten Palette von elektronischen Bauelementen
- Vielseitigkeit, wenn verschiedene Größen und Formen von PCBs verarbeitet werden
- Moderne Software für einfaches Betriebstechnik
- Einfach zu kalibrieren und zu justieren
- Dauerhaft und zuverlässig für Dauereinsatz

4. Anwendungen

Die SMT-Maschine ist in den Elektronik Fertigungsindustrien für verschiedene Anwendungen einschließlich weitverbreitet:

- LED-Beleuchtungsversammlung
- Elektronische Produktversammlung
- Telekommunikationsgeräte
- Kfz-Elektronik
- Medizinische Geräte
- Unterhaltungselektronik
- Aerospace und Verteidigung

5. PWB-Versammlung

Die Maschine Huaweis GuoChuang SMT ist entworfen, um eine breite Palette von PWB-Versammlungsaufgaben zu behandeln. Sie stellt Hochgeschwindigkeitsmontage von SMD-Komponenten, wie Widerständen, Kondensatoren, IC und LED, auf PCBs zur Verfügung. Die Maschine lässt auch die genaue Positionierung, Inspektion und das Löten der Komponenten zu und stellt hochwertige Versammlungsergebnisse sicher.

6. Qualitätskontrolle

Die SMT-Maschine wird mit modernen Inspektionswerkzeugen wie AOI- und SPI-Systemen ausgerüstet, um die Qualität der elektronischen Baugruppe sicherzustellen. Die Maschine hat auch ein eingebautes Kamerasystem für Echtzeitüberwachung und automatische Fehlererkennung während des Montageverfahrens.





FAQ

Q: Wie ist das Training?
: Nachdem sie unsere Maschinen gekauft haben, können Ihre Ingenieure zu unserer Firma gehen, oder zu benützen ist so einfach. Wir haben englische Benutzerhandbuch und das Führervideo, zum Ihnen beizubringen, wie man die Maschine benutzt. Das Benutzerhandbuch kommt mit der Maschine zusammen.

Q: Ist es hart, diese Maschinen zu benutzen?
: Nein, nicht stark überhaupt für unsere vorhergehenden Kunden, höchstens ist 2 Tage genug, zu lernen, die Maschinen zu betreiben.

Q: Tut Ihre Maschinen haben Qualitätszertifikat?
: Alle unsere Maschinen haben CER-Zertifikat, ISO14001 (BCC), ISO9001 (IQNET) geführt und Selbst paten lassen.


Umbauten:

Soem-Auswahl und Platzmaschinendüse

smd führte Produktionsmaschine

Multifunktions-PWB-Auswahl und Platz-Maschine
