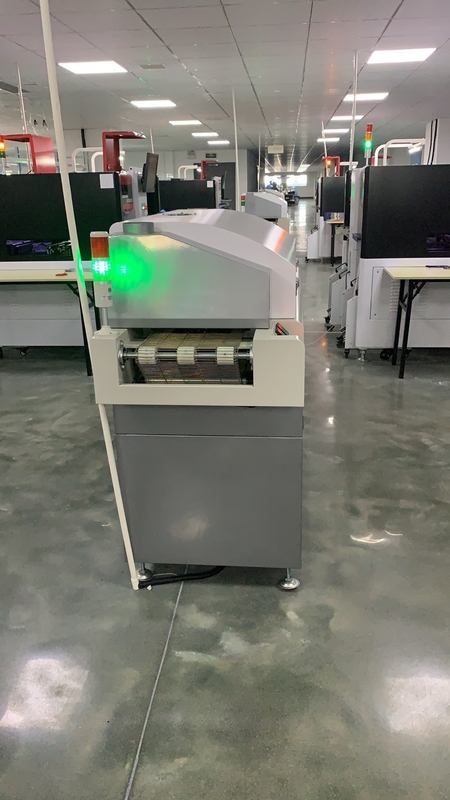

HWGC SMT SMD Pick And Place Systems Led Placement Machine With 10 Cameras

Auswahl-und Platz-Systeme HWGC SMT SMD führten Platzierungs-Maschine mit 10 Kameras

  • Markieren

    SMT-Auswahl-und -platz-Systeme

    ,

    SMD-Auswahl-und -platz-Systeme

    ,

    HWGC führte Platzierungsmaschine

  • Max-Leiterplattebereich
    340*560mm
  • Vision an
    20000pcs/h
  • Vision weg
    26000pcs/h
  • Garantie
    1-jährig
  • Zahl des Kopfes
    8
  • Zahl der Zufuhr
    120
  • Software
    Englisch
  • Zahl der Kamera
    11
  • Herkunftsort
    CHINA
  • Markenname
    HWGC
  • Modellnummer
    HW-DSQ800-120F
  • Min Bestellmenge
    1
  • Preis
    24500-24800$
  • Lieferzeit
    Tag mit 8 Arbeiten
  • Zahlungsbedingungen
    T/T

Auswahl-und Platz-Systeme HWGC SMT SMD führten Platzierungs-Maschine mit 10 Kameras

Der Fabrik der PWB-Versammlungsmaschinerie HWGC HW-T8-80F SMT SMD Versorgung direkt Auswahl und Platzmaschine mit 10 Kameras

Basiert auf 6 Befestigungszufuhr der köpfe +8 cameras+64 positions+ Panasonic
Servo-motor+guide-Schraube, die Positionierung ist hoch entwickelt (PRÄZISION: 0.01MM)
Maschine SMTs PNP kann 0201,0402,0603,0805,1206, Diode, Triode, TRUNKENBOLDundQFP, BGA, etc. auswählen. MitFührungsneigung≥0.3mm(Stiftmittelabstand0.5mm)innerhalb40*40mm.
Maschine ist von der hohen Qualität mit mindestens einjähriger Garantie, Lebenszeitwartung.



Produkt-Beschreibung
Spezifikation
Zahl von Platzierungs-Köpfen
8 (Hochgenauigkeit)
Zahl von IC-Behältern
96
Zahl von Zufuhren
120 (abhängig von 8mm Zufuhr)
Positionierung von Genauigkeit
0.01mm
Wiederholt, Genauigkeit anbringend
0.02mm
Strecke der Befestigung von Geschwindigkeit
20000-26000Pcs/h
Anwendbare Komponenten
resistor.capacitor.chip.lamp-Perle etc.
Gestützter maximaler Bereich PWBs
340*560mm
Zufuhren
Elektrische Zufuhr NXT, vibrierende Zufuhr, IC-Behälter usw.
Anerkennungs-Geräte
Kennzeichenkamera x2, schnelle Anerkennungskamera x8. Hochpräzisionskamera x1
Maximale Höhe von anwendbaren Komponenten
≤20mm
Anerkennungs-Methoden
simultane Anerkennung und Ernte mit acht Köpfen
PWB übermitteln Modus
automatische Verbindung des dreistufigen Eintritts von links nach rechts, automatische PWB-Positionierung
Mark Positioning
Handbuch/automatisches
Programmierverfahren
automatische Programmierung, nach Dateien von PWB-Koordinaten manuell importieren
Kontrollsystem
Kontrollsystem 2021 HuaweiGuochuang
Maximale Schritt-Länge der X-Yachse
423mm*734mm (gelassene) 423mm*734mm (recht)
Bahnen der X-Yachse
lineare Bewegung vier quide + Schraube mit vier Ground-Bällen
Bewegungs-Modus der X-Yachse
intelligente Verknüpfung der Beschleunigung und Verlangsamung der Kurve und der Linie, integrierter linearer Interpolationsalgorithmus
Steuerrechner
industrieller Steuerrechner mit leistungsstarkem Prozessor Intels
Justage von Methode von Bahnen
elektrisch
Strecke des Düsen-Puffers
4.5mm
Maximale Schritt-Länge von z-Achse
50mm
Strecke des Winkels für Komponenten
士 180°
Motor
Reihe Panasonic Wechselstrom-Servomotor-MINAS A6
Fahrer
Hochgeschwindigkeits-DSP Fahrer Panasonics
Luft-Versorgungsbedarf
Ölwasserfilter, > Filter- und Luftdruckstabilisator usw. des Staubes 60L
Vakuumversorgung der Düse
Japanischer CKD-Vakuumerzeuger, der die Hochgeschwindigkeitsvakuumexplosionsfunktion integriert
Strecke des Luftversorgungsdrucks
0.5-0.6mp
OS
unabhängige Forschung und Entwicklung SMT-intelligentes OS basiert auf Windows
Visions-Anzeige
17 Zoll industrielles Kontrollanzeige
Kabel
Deutsches lgus dauerhaftes Flachkabel (10 Millionmal)
Stromversorgung
220V 50/60Hz
Durchschnittliche Energie
1500W
Maschinen-Maße
1740*1360*1440mm
Gewicht
1100Kg





Unsere Vorteile

materielle Stationen 1.120pcs -- die kann die Befestigunganforderungen von verschiedenen Materialien und von verschiedenen Spezifikationen und die Pakete des Produktes treffen.

1) materielle Stationen 120pcs 8mm stützen elektrische Zufuhr NXT, 12mm, 16mm, 24mm, 32mm und 44mm NXT elektrische Zufuhr, Erschütterungszufuhr und IC-Behälter.
2)Elektrische Plattformspezifikation NXT: 8mm-44mm NXT elektrische Zufuhr, elektrische Zufuhrstallfütterung, hohe Präzision, lange Nutzungsdauer.

2,8 Gruppen der unabhängigen Befestigungsköpfe - 8 Gruppen Befestigung von Köpfen werden mit verschiedenen Düsen verteilt, die für die Befestigungsanforderungen von Produkten mit mehr Spezifikationen passend sind.

1) 8 Gruppen Montageköpfe können verwirklichen, dass die doppelten Arme und vier Köpfe gleichzeitig, aufheben das Material zur gleichen Zeit, die Ernteleistungsfähigkeit wird verbessert erheblich auswählen.
2)Der Befestigungskopf kann sich unabhängig steigen und fallen, von 0 bis 360 Grad und vom Berg bis zu 20 Millimeter-Komponenten drehen.
3)Die Zachse kann steigen und entsprechend der Stärke der Komponenten, für die Widerstand- und Kapazitanzkomponenten unabhängig zu fallen, kann der Befestigungskopf die Fliegensichtidentifizierung verwirklichen, hohe Komponenten kann mit verringerter Geschwindigkeit angebracht werden.
