Name: Kleine PWB-Auswahl und Platz-Maschine/HWGC führten Versammlungs-Maschine 20000pcs/H
Brand: HWGC
SKU: HW-DSQ800-120F
Price: 24500 USD
Availability: InStock
Rating: 4.5 (100 reviews)

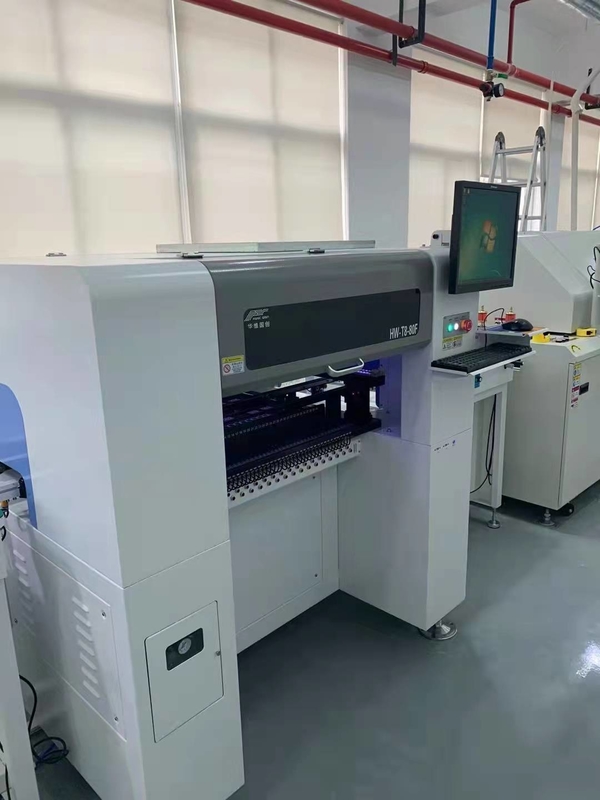

Kleine PWB-Auswahl und Platz-Maschine/HWGC führten Versammlungs-Maschine 20000pcs/H

Kleine Auswahl der Förderungs-DSQ800-120F und kleine automatische LED Auswahl der Platz-Maschinen-und Platz-Maschine rüsteten Servomotor +11 aus

Das HW-DSQ800-120F ist unser populärstes Modell mit Vision. Das HW-DSQ800-120F bietet technologisch erweiterte Funktionen mit 260mm x 400mm Arbeitsbereich, 120 einzelne Zufuhrpositionen an, in dem die schnelle Einrichtung, einfaches der Operation und hohe Zuverlässigkeit entscheidend sind.

SMT-Tischplatte-Auswahl und Platz-Maschine

Benchtop wählen aus und setzen Maschine GP400
Rechnersteuerungssystem
Die SMT-Platzierungsmaschine wird im Allgemeinen mit Computermonitor und -maus ausgerüstet. Sie stützt XP und Windows 7. Sie ermöglicht Sichtprogrammierungs- und PWB-Dateiimport wegen des humanisierten Betriebssystem.

Automatischer PWB-Lader
Die SMT-Platzierungsmaschine kann das druckende fertige PWB-Brett auf die Bahn direkt setzen, um das automatische Brettladen zu verwirklichen und zielen und setzen und anbringen. Sie stützt Multizufuhren: Zufuhren des Maximums 50. Die Größe Standard-IC-Behälters, Rohrzufuhr, Stockzufuhr kann justierbar sein.

Synchrone Identifizierung durch vier Sätze Kameras
Die SMT-Platzierungsmaschine wird mit 6 Kameras ausgerüstet: ein KENNZEICHEN, eine Kamera der hohen Präzision und 4 Hochgeschwindigkeitskameras. Sie kann Hauptidentifizierung 4 verwirklichen synchrone, um die Geschwindigkeit und die Präzision der Montage sicherzustellen. Die Standardkonfiguration ist 16 Düsen hoher Präzision JUKI Saug.

Servosystem
Die SMT-Platzierungsmaschine wird mit dem Servosystem ausgerüstet, das aus Panasonic, Japan mit hoher Präzision und Stabilität importiert wird, um 24-stündige stabile Montage sicherzustellen.

Kette
Es nimmt beständige und abgrifffeste Widerstandhochdruckkette an, die die gleiche Art wie die von importierten Maschinen ist. Die Widerstandkette kann Tausenden Zeiten Prüfdruck tragen.

Bahn

Es nimmt Bahn der hohen Präzision von TBI Taiwan an, das lärmarme und hohe Präzision hat, die Genauigkeitsrate von BGA-Chips sicherzustellen.

Förderer

Diese SMT-Platzierungsmaschine kann an Förderer automatisch angeschlossen werden, der das PWB-Brett zur SMT-Aufschmelzlötenmaschine ohne manuellen Assistenten transportieren kann, so speichernde Arbeitskosten.

Technischer Parameter:

Spezifikation
Zahl von Zufuhren	50
XYZ-Antriebs-Führungsschiene	geradlinige HochleistungsFührungsschiene der Hoch-Präzision
Zahl von Kameras	6
Zahl von Köpfen	4
Durchschnittliche Energie	400W
PWB-Brett in	automatisches Brett
Führer	Schraubenführer
Maximale Befestigungsgeschwindigkeit	9500 Pcs/h
Durchschnittliche Befestigungsgeschwindigkeit des tatsächlichen Befestigungswiderstands	8000Pcs/h
Mounter-Präzisionsstrecke	0201-40 * 40 Millimeter, 0,3 Millimeter-Stiftabstandchips
Maximaler Reisebereich in z-Achse	20mm
Maximaler Leiterplattebereich	400×200mm
Positionierung von Präzision	0.01mm
Die Pufferstrecke der Saugdüse	4.5mm
Gewicht	300KG
Maß	9001140900mm
Stromversorgung	220V, 50/60Hz oder 110V
Druckluft	0.6-0.7Mpa
Antriebsmotor	Panasonic-Servomotor
BewegungsAnsteuersystem	Hochgeschwindigkeits-DSP Antrieb Panasonics
Anerkennungsmodus	Simultane Anerkennung von vier Köpfen
Vakuumquelle der Saugdüse	Hochgeschwindigkeitsein-ausvakuumerzeuger mit Vakuumunterbrecher
Betriebssystem	Voll-automatisches Chip mounter Betriebssystembetriebssystem.
	Unabhängig sich entwickelt durch uns basiert auf Windows Betriebssystem
	Unterstützungen Windows XP, win7
Elementwinkel	Rotation 0-360°synchronous während der Bewegung
X-/Ybetriebsart	Intelligente Kurve der Beschleunigungs- und Verlangsamungsverknüpfung
KENNZEICHEN-Punktpositionierung	Voll-automatisch (der KENNZEICHEN-Punkt kann, nach Belieben zu justieren sein)
Intelligente Warnung	Selbstkorrektur, automatische Füllung, Fütterungsmangelwarnung
Hereinkommender Modus der Platte	Automatische Verbindung von links nach rechts in den einzelnen Abschnitten
Hereinkommender Modus der Platte	Automatische PWB-Übergangspositionierung/in Position bringender Kolben, manuelle Plattenfütterung
Sichtanzeige	17 Zoll industrielles Kontrollanzeige, 4:3, Entschließung: 1280 x1024
Zahl von Anerkennungskameras	Eine Markierungserkennungskamera, vier Schnellanerkennungskameras
Zahl von Anerkennungskameras	Eine Genauanerkennungskamera.
Anpassungsfähiger Befestigungsbereich	Anpassungsfähig bis 0201 0402, 0603, 0805, 1206, Diode, Audion, TRUNKENBOLD, QFP
Anpassungsfähiger Befestigungsbereich	Innerhalb 40*40mm und des Stiftabstandes ≥0.3mm

1) materielle Stationen 120pcs 8mm stützen elektrische Zufuhr NXT, 12mm, 16mm, 24mm, 32mm und 44mm NXT elektrische Zufuhr, Erschütterungszufuhr und IC-Behälter.

2) Elektrische Plattformspezifikation NXT: 8mm-44mm NXT elektrische Zufuhr, elektrische Zufuhrstallfütterung, hohe Präzision, lange Nutzungsdauer.

8 Gruppen der unabhängigen Befestigungsköpfe - 8 Gruppen Befestigung von Köpfen werden mit verschiedenen Düsen verteilt, die für die Befestigungsanforderungen von Produkten mit mehr Spezifikationen passend sind.

1) können 8 Gruppen Montageköpfe verwirklichen, dass die doppelten Arme und vier Köpfe gleichzeitig, aufheben das Material zur gleichen Zeit, die Ernteleistungsfähigkeit wird verbessert erheblich auswählen.

2) Der Befestigungskopf kann sich unabhängig steigen und fallen, von 0 bis 360 Grad und vom Berg bis zu 20 Millimeter-Komponenten drehen.

3) Die Zachse kann steigen und entsprechend der Stärke der Komponenten, für die Widerstand- und Kapazitanzkomponenten unabhängig zu fallen, kann der Befestigungskopf die Fliegensichtidentifizierung verwirklichen, hohe Komponenten kann mit verringerter Geschwindigkeit angebracht werden.

4) Es kann die Bedingungen von verschiedenen Größen von Komponenten, verschiedene Spezifikationen erfüllen und verschiedene Pakete, erzielen Verschiedenartigkeit, einmalige Platzierung.

FAQ

Q: Wie ist das Training?
: Nachdem sie unsere Maschinen gekauft haben, können Ihre Ingenieure zu unserer Firma gehen, oder zu benützen ist so einfach. Wir haben englische Benutzerhandbuch und das Führervideo, zum Ihnen beizubringen, wie man die Maschine benutzt. Das Benutzerhandbuch kommt mit der Maschine zusammen.

Q: Ist es hart, diese Maschinen zu benutzen?
: Nein, nicht stark überhaupt für unsere vorhergehenden Kunden, höchstens ist 2 Tage genug, zu lernen, die Maschinen zu betreiben.

Q: Tut Ihre Maschinen haben Qualitätszertifikat?
: Alle unsere Maschinen haben CER-Zertifikat, ISO14001 (BCC), ISO9001 (IQNET) geführt und Selbst paten lassen.

Q: Die Garantie der Maschine?
: Ein Jahr, dann die Teile sind für den Käufer in der Garantie frei. Wenn es irgendeinen Zweifel bei dem Funktionieren gibt
Maschine, pls glauben in Verbindung treten mit uns frei. Wir helfen Ihnen in der Zeit.

Q: Englische Version für diese Maschinen?
: Ja und wir aktualisiert reqularly die Software für Kunden.
