120 einzelne Zufuhrpositionen, wo die schnelle Einrichtung, die von der Operation einfach sind und die hohe Zuverlässigkeit entscheidend sind.
porduct Beschreibung
Das HW-DSQ800-120F ist unser populärstes Modell mit Vision. Das HW-DSQ800-120F bietet technologisch erweiterte Funktionen mit 260mm x 400mm Arbeitsbereich, 120 einzelne Zufuhrpositionen an, in dem die schnelle Einrichtung, einfaches der Operation und hohe Zuverlässigkeit entscheidend sind.
System-Eigenschaften
* das hochwertigste mit der höchstentwickelten Ausrüstung an einer kosteneffektiven Lösung
* Platzierungsrate cph bis 25000-26000
* setzt genau eine breite Palette von Komponenten einschließlich 0201, 0402, LED, BGA, QFN…
Unsere Vision ist, ein Unternehmen zu werden, das kosteneffektive inländische Auswahl- und Platzmaschine von unseren Selbst herstellt und wir beabsichtigen, die gegenwärtige Lage des internationalen Monopols zu brechen.
Wir haben die Philosophie des Seins patriotisch beibehalten, pragmatisch, innovativ sowie des Dienens der Gesellschaft. Die Produkte der Auswahl- und Platzmaschine im Verkauf werden nicht nur durch kleines und mittleres Unternehmen zu Hause geschätzt, aber auch empfangen sehr gut von den Verbrauchern im Ausland.
|
|
|
Zahl von Platzierungs-Köpfen
|
8 (Hochgenauigkeit)
|
|
Zahl von IC-Behältern
|
96
|
|
Zahl von Zufuhren
|
120 (abhängig von 8mm Zufuhr)
|
|
Positionierung von Genauigkeit
|
0.01mm
|
|
Wiederholt, Genauigkeit anbringend
|
0.02mm
|
|
Strecke der Befestigung von Geschwindigkeit
|
20000-26000Pcs/h
|
|
Anwendbare Komponenten
|
resistor.capacitor.chip.lamp-Perle etc.
|
|
Gestützter maximaler Bereich PWBs
|
340*560mm
|
|
Zufuhren
|
Elektrische Zufuhr NXT, vibrierende Zufuhr, IC-Behälter usw.
|
|
Anerkennungs-Geräte
|
Kennzeichenkamera x2, schnelle Anerkennungskamera x8. Hochpräzisionskamera x1
|
|
Maximale Höhe von anwendbaren Komponenten
|
≤20mm
|
|
Anerkennungs-Methoden
|
simultane Anerkennung und Ernte mit acht Köpfen
|
|
PWB übermitteln Modus
|
automatische Verbindung des dreistufigen Eintritts von links nach rechts, automatische PWB-Positionierung
|
|
Mark Positioning
|
Handbuch/automatisches
|
|
Programmierverfahren
|
automatische Programmierung, nach Dateien von PWB-Koordinaten manuell importieren
|
|
Kontrollsystem
|
Kontrollsystem 2021 HuaweiGuochuang
|
|
Maximale Schritt-Länge der X-Yachse
|
423mm*734mm (gelassene) 423mm*734mm (recht)
|
|
Bahnen der X-Yachse
|
lineare Bewegung vier quide + Schraube mit vier Ground-Bällen
|
|
Bewegungs-Modus der X-Yachse
|
intelligente Verknüpfung der Beschleunigung und Verlangsamung der Kurve und der Linie, integrierter linearer Interpolationsalgorithmus
|
|
Steuerrechner
|
industrieller Steuerrechner mit leistungsstarkem Prozessor Intels
|
|
Justage von Methode von Bahnen
|
elektrisch
|
Strecke des Düsen-Puffers
|
4.5mm
|
|
Maximale Schritt-Länge von z-Achse
|
50mm
|
|
Strecke des Winkels für Komponenten
|
士 180°
|
|
Motor
|
Reihe Panasonic Wechselstrom-Servomotor-MINAS A6
|
|
Fahrer
|
Hochgeschwindigkeits-DSP Fahrer Panasonics
|
|
Luft-Versorgungsbedarf
|
Ölwasserfilter, > Filter- und Luftdruckstabilisator usw. des Staubes 60L
|
|
Vakuumversorgung der Düse
|
Japanischer CKD-Vakuumerzeuger, der die Hochgeschwindigkeitsvakuumexplosionsfunktion integriert
|
Strecke des Luftversorgungsdrucks
|
0.5-0.6mp
|
|
OS
|
unabhängige Forschung und Entwicklung SMT-intelligentes OS basiert auf Windows
|
|
Visions-Anzeige
|
17 Zoll industrielles Kontrollanzeige
|
|
|
Deutsches lgus dauerhaftes Flachkabel (10 Millionmal)
|
|
Stromversorgung
|
220V 50/60Hz
|
Durchschnittliche Energie
|
1500W
|
|
Maschinen-Maße
|
1740*1360*1440mm
|
|
Gewicht
|
1100Kg
|

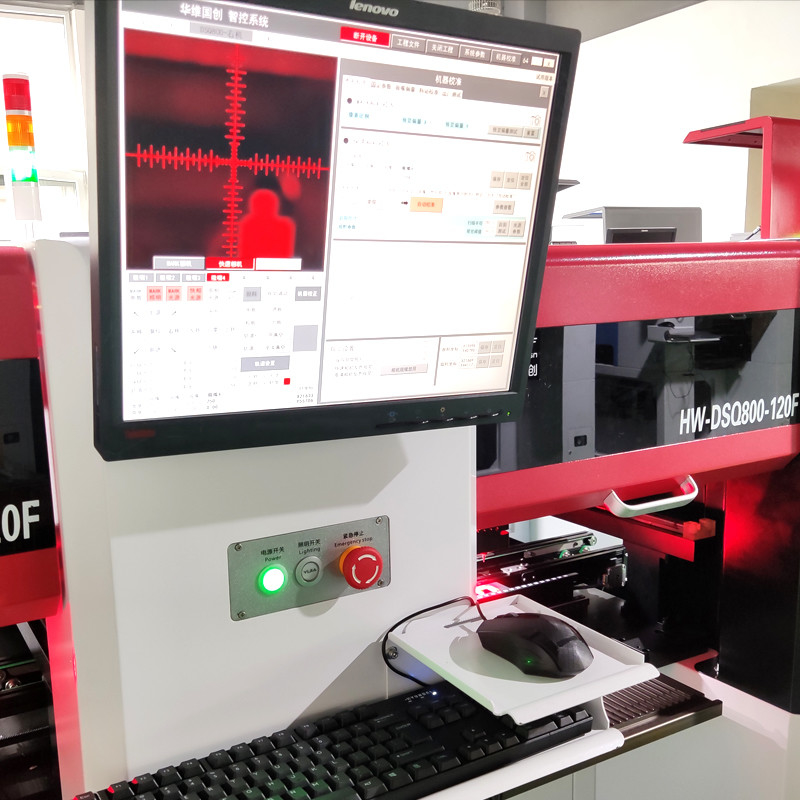

Vision Vision SystemThe HW Systemvorlage erlaubt genaue Platzierung von 0201, von BGA, von QFN, von QFP, von LED und von einer breiten Palette praktisch aller SMT-Komponenten.
Die HW-Reihenvisions-Auswahl- und -platzsysteme ist einfach zur Programmierung für alle Betreiber schnell, intelligent und zur Operation
Zufuhren
Zufuhr NXT Electricial wurden, Größen einschließen 8mm, 12mm, 16mm, 24 Millimeter, 32mm und 44mm angenommen.
