Fabrik-Hersteller SMT wählen aus und setzen die Herstellung Maschine SMD BGA HW-T6-64F HWGC des auto&semi-Selbstlötmittels hinter Druckerchip mounter
Automatischer PWB-Lader
Die SMT-Platzierungsmaschine kann das druckende fertige PWB-Brett auf die Bahn direkt setzen, um das automatische Brettladen zu verwirklichen und zielen und setzen und anbringen. Sie stützt Multizufuhren: Zufuhren des Maximums 50. Die Größe Standard-IC-Behälters, Rohrzufuhr, Stockzufuhr kann justierbar sein.

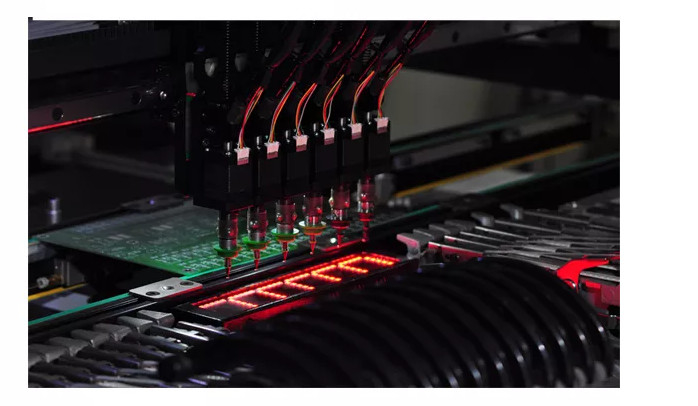

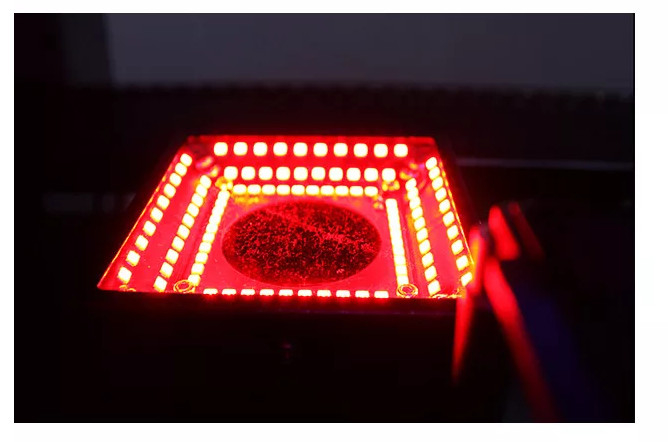

Synchrone Identifizierung durch vier Sätze Kameras
Die SMT-Platzierungsmaschine wird mit 6 Kameras ausgerüstet: ein KENNZEICHEN, eine Kamera der hohen Präzision und 4 Hochgeschwindigkeitskameras. Sie kann Hauptidentifizierung 4 verwirklichen synchrone, um die Geschwindigkeit und die Präzision der Montage sicherzustellen. Die Standardkonfiguration ist 16 Düsen hoher Präzision JUKI Saug.
Servosystem
Die SMT-Platzierungsmaschine wird mit dem Servosystem ausgerüstet, das aus Panasonic, Japan mit hoher Präzision und Stabilität importiert wird, um 24-stündige stabile Montage sicherzustellen.
Kette
Es nimmt beständige und abgrifffeste Widerstandhochdruckkette an, die die gleiche Art wie die von importierten Maschinen ist. Die Widerstandkette kann Tausenden Zeiten Prüfdruck tragen.

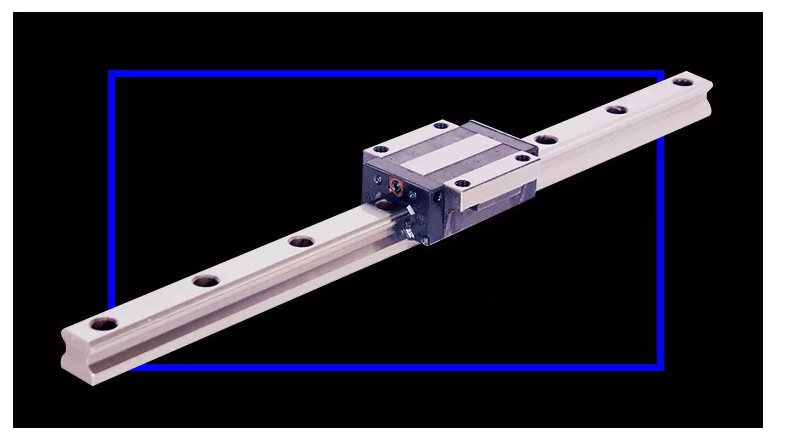

Bahn
Es nimmt Bahn der hohen Präzision von TBI Taiwan an, das lärmarme und hohe Präzision hat, die Genauigkeitsrate von BGA-Chips sicherzustellen.
Förderer
Diese SMT-Platzierungsmaschine kann an Förderer automatisch angeschlossen werden, der das PWB-Brett zur SMT-Aufschmelzlötenmaschine ohne manuellen Assistenten transportieren kann, so speichernde Arbeitskosten.
Technischer Parameter:
| Spezifikation | |
| Zahl von Zufuhren | 50 |
| XYZ-Antriebs-Führungsschiene | geradlinige HochleistungsFührungsschiene der Hoch-Präzision |
| Zahl von Kameras | 6 |
| Zahl von Köpfen | 4 |
| Durchschnittliche Energie | 400W |
| PWB-Brett in | automatisches Brett |
| Führer | Schraubenführer |
| Maximale Befestigungsgeschwindigkeit | 9500 Pcs/h |
| Durchschnittliche Befestigungsgeschwindigkeit des tatsächlichen Befestigungswiderstands | 8000Pcs/h |
| Mounter-Präzisionsstrecke | 0201-40 * 40 Millimeter, 0,3 Millimeter-Stiftabstandchips |
| Maximaler Reisebereich in z-Achse | 20mm |
| Maximaler Leiterplattebereich | 400×200mm |
| Positionierung von Präzision | 0.01mm |
| Die Pufferstrecke der Saugdüse | 4.5mm |
| Gewicht | 300KG |
| Maß | 900*1140*900mm |
| Stromversorgung | 220V, 50/60Hz oder 110V |
| Druckluft | 0.6-0.7Mpa |
| Antriebsmotor | Panasonic-Servomotor |
| BewegungsAnsteuersystem | Hochgeschwindigkeits-DSP Antrieb Panasonics |
| Anerkennungsmodus | Simultane Anerkennung von vier Köpfen |
| Vakuumquelle der Saugdüse | Hochgeschwindigkeitsein-ausvakuumerzeuger mit Vakuumunterbrecher |
| Betriebssystem | Voll-automatisches Chip mounter Betriebssystembetriebssystem. |
| Unabhängig sich entwickelt durch uns basiert auf Windows Betriebssystem | |
| Unterstützungen Windows XP, win7 | |
| Elementwinkel | Rotation 0-360°synchronous während der Bewegung |
| X-/Ybetriebsart | Intelligente Kurve der Beschleunigungs- und Verlangsamungsverknüpfung |
| KENNZEICHEN-Punktpositionierung | Voll-automatisch (der KENNZEICHEN-Punkt kann, nach Belieben zu justieren sein) |
| Intelligente Warnung | Selbstkorrektur, automatische Füllung, Fütterungsmangelwarnung |
| Hereinkommender Modus der Platte | Automatische Verbindung von links nach rechts in den einzelnen Abschnitten |
| Automatische PWB-Übergangspositionierung/in Position bringender Kolben, manuelle Plattenfütterung | |
| Sichtanzeige | 17 Zoll industrielles Kontrollanzeige, 4:3, Entschließung: 1280 x1024 |
| Zahl von Anerkennungskameras | Eine Markierungserkennungskamera, vier Schnellanerkennungskameras |
| Eine Genauanerkennungskamera. | |
| Anpassungsfähiger Befestigungsbereich | Anpassungsfähig bis 0201 0402, 0603, 0805, 1206, Diode, Audion, TRUNKENBOLD, QFP |
| Innerhalb 40*40mm und des Stiftabstandes ≥0.3mm | |
