Kleine SMT-Fertigungsstraße/Ofen der Auswahl-und Platz-Maschinen-GP400 /Reflow, Wellen-Lötmittel, Schablonen-Drucker
porduct Beschreibung

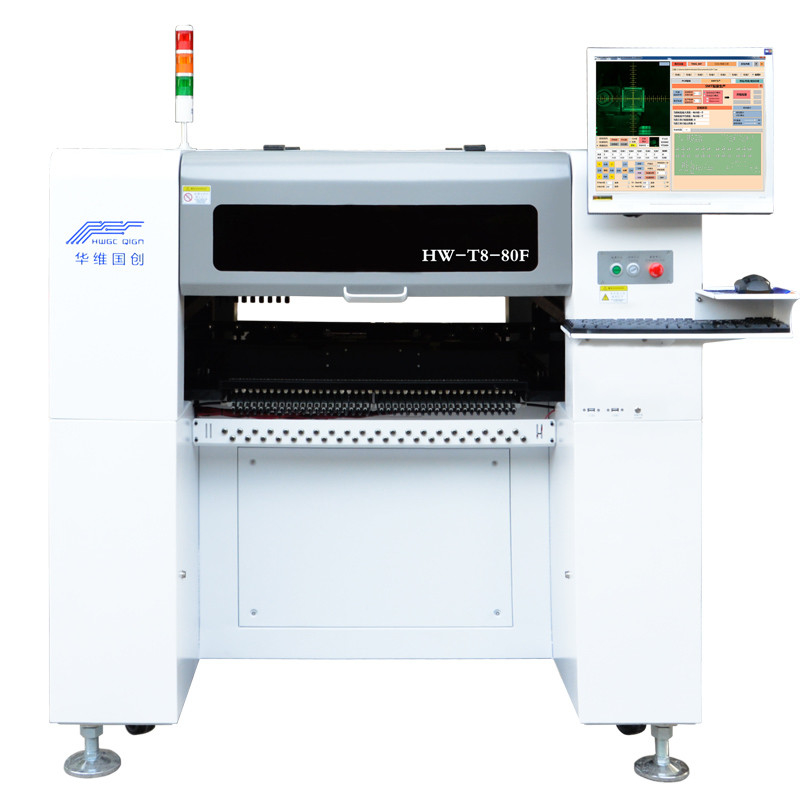

Das HW-T8-80F ist unser populärstes Modell mit Vision. Das HW-T4-44/50F bietet technologisch erweiterte Funktionen mit 380mm x 400mm Arbeitsbereich, 80 einzelne Zufuhrpositionen an (bis 120 Zufuhren unter Verwendung der Bankzufuhren) wo die schnelle Einrichtung, einfaches der Operation und hohe Zuverlässigkeit entscheidend sind.
System-Eigenschaften
* das hochwertigste mit der höchstentwickelten Ausrüstung an einer kosteneffektiven Lösung
*Placement Rate cph bis 13000
setzt *Accurately eine breite Palette von Komponenten einschließlich 0201, 0402, LED, BGA, QFN…
|
|
|
Maximaler Leiterplattebereich
|
400*200 Millimeter
|
|
Zahl der Befestigung von Köpfen
|
4
|
|
Maximale Bewegungsstrecke z-Achse
|
20 Millimeter
|
|
Maximale Befestigungsrate
|
9.500 PCS/hour
|
|
Durchschnittliche Befestigungsrate
|
8.000 PCS/hour
|
|
Positionierung von Genauigkeit
|
0,01 Millimeter
|
|
Pufferbetriebsstrecke der Saugdüse
|
4,5 Millimeter
|
|
Stromversorgung
|
220V/110V, 50 Hz
|
|
Druckluft:
|
0.6-0.7 Mpa
|
|
Durchschnittliche Energie
|
400 W
|
|
Anerkennungs-Modus
|
Vier Köpfe synchronisierten Anerkennung
|
|
Zahl von Kameras
|
eine Kennzeichenkamera, vier Hochgeschwindigkeitskameras, eine hochauflösende Kamera
|
|
Produktgewicht
|
210KG
|
|
PWB-Zugangsart
|
automatisch Link-in und rechter-heraus Zugang, stützende Linksrechtsgerätverbindungsfunktion
|
|
Quantität Behälter
|
Bis 48 Fütterungskomponenten der Nichtzufuhr werden, jedes gestützt von, welchem seine Koordinaten innerhalb des Befestigungsbereiches spezifizieren kann.
|
|
Komplexe Geschwindigkeit, zum des Widerstands und des Chips anzubringen
|
6000/CPH
|
Befestigung der Genauigkeitsstrecke
|
0201-40*40mm, Pin-Abstand 0.3mm
|
|
Chip (zusammenpassende, die sich stützen, elektrische Zufuhr kann die 0402,0201 anbringen)
|
|
Quantität Zufuhren
|
50 PCS
|
|
Service-Motor
|
Panasonic-Servomotor
|
