Befestigung Geschwindigkeit von verschiedenen Komponenten (Widerstand, Kapazitanz, Chip) 20000 pcs/h.
Auswahl-und Platz-Maschine, Chip Mounter Surface Mounter, Smt-Maschine
Das Maß der manuellen Beteiligung im Prozess der Programmierung ist kleiner, als 15%, die meisten der Arbeit durch das Software-Teil der Maschine aufgenommen wird und automatisch abgeschlossen.
porduct
Das HW-T8-80F ist unser populärstes Modell mit Vision. Das HW-T8-80F bietet technologisch erweiterte Funktionen mit 260mm x 400mm Arbeitsbereich, 50 einzelne Zufuhrpositionen an (bis 120 Zufuhren unter Verwendung der Bankzufuhren) wo die schnelle Einrichtung, einfaches der Operation und hohe Zuverlässigkeit entscheidend sind.
Visions-System
Die HW-Reihenvisions-Auswahl- und -platzsysteme ist einfach zur Programmierung für alle Betreiber schnell, intelligent und zur Operation
Pneumatische Zufuhr Yamahas und Electricial-Zufuhr wurden, Größen einschließen 8mm, 12mm, 16mm, 24 Millimeter, 32mm und 44mm angenommen.
| Zahl von Platzierungs-Köpfen | 8 (Hochgenauigkeit) |
| Zahl von IC-Behältern | 96 |
| Zahl von Zufuhren | 120 (abhängig von 8mm Zufuhr) |
| Positionierung von Genauigkeit | 0.01mm |
| Wiederholt, Genauigkeit anbringend | 0.05mm |
| Befestigung des Drehzahlbereichs des Widerstands | Komponenten der Kapazitanz 20000-26000Pcs/h |
| Anwendbare Komponenten | Widerstand, Kondensator, Chip, Lampenperle 0201-30*30mm etc. |
| Gestützter maximaler Bereich PWBs | 50*50mm--340*330mm |
| Zufuhren | NXTelectric-Zufuhr, vibrierende Zufuhr, IC-Behälter etc. |
| Anerkennungs-Geräte | Kennzeichenkamera x2, schnelle Anerkennungskamera x8, Hochpräzisionskamera x1 |
| Maximale Höhe von anwendbaren Komponenten | ≤20mm |
| Anerkennungs-Methoden | simultane Anerkennung mit acht Köpfen |
| PWB übermitteln Modus | dreistufiger Eintritt, automatische Verbindung von links nach rechts, automatische PWB-Positionierung |
| Mark Positioning | Handbuch/automatisches |
| Programmierverfahren | automatische Programmierung, nach Dateien von PWB-Koordinaten manuell importieren |
| Kontrollsystem | Kontrollsystem 2021 HuaweiGuochuang |
| Maximale Schritt-Länge der X-Yachse | 423mm*734mm (gelassene) 423mm*734mm (recht) |

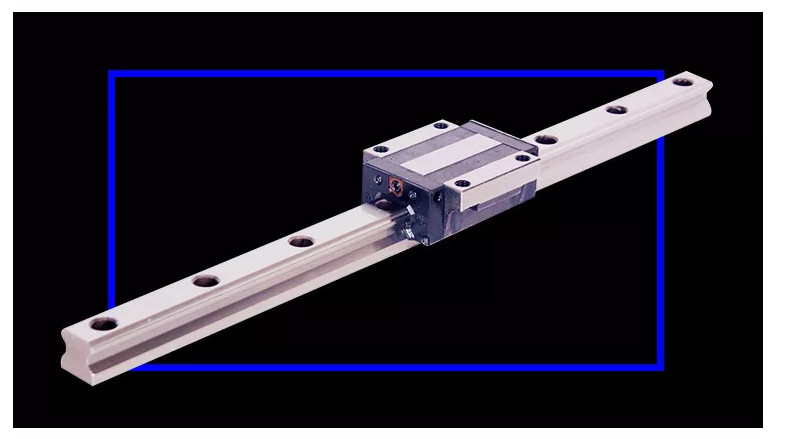

| Bahnen der X-Yachse | lineare Bewegung Führer + Schraubenzieher |
| Bewegungs-Modus der X-Yachse | intelligente Verknüpfung der Beschleunigung und Verlangsamung der Kurve und der Linie, integrierter linearer Interpolationsalgorithmus. |
