Die Hochgeschwindigkeitskamera kann die Sichtanerkennung von Komponenten mit Durchmesser treffen kleiner als 10 Millimeter

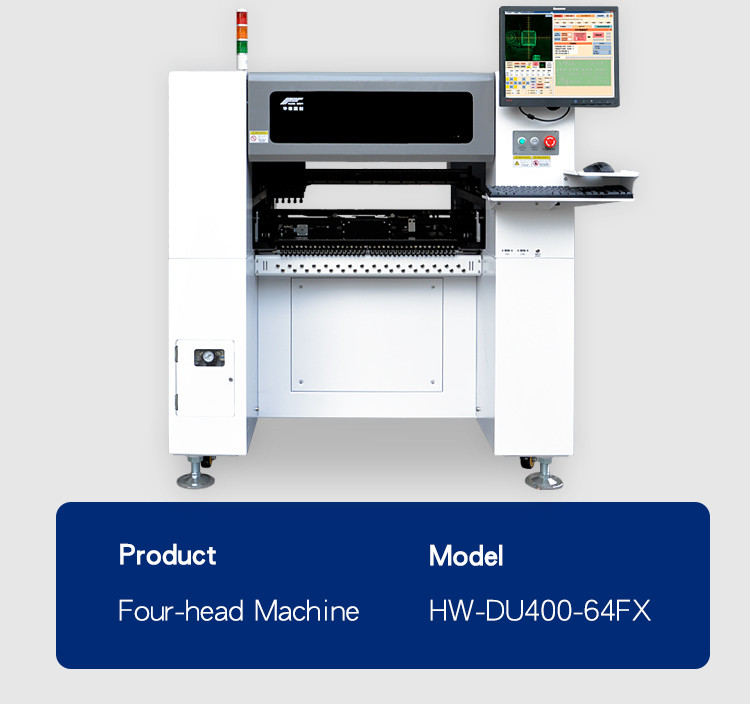

Das HW-DU400-64F ist unser populärstes Modell mit Vision. Das HW-DU400-64F bietet technologisch erweiterte Funktionen mit 360mm x 600mm Arbeitsbereich, 64 einzelne Zufuhrpositionen an (bis 120 Zufuhren unter Verwendung der Bankzufuhren) wo die schnelle Einrichtung, einfaches der Operation und hohe Zuverlässigkeit entscheidend sind.

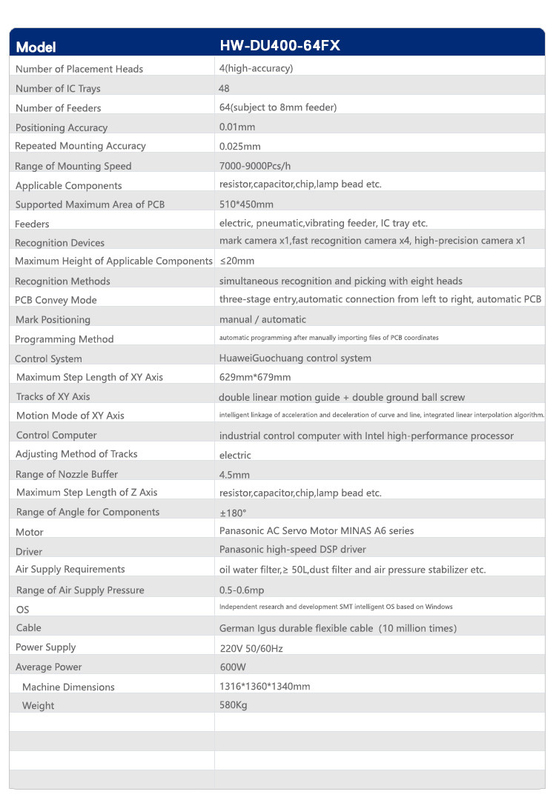

System-Eigenschaften
* das hochwertigste mit der höchstentwickelten Ausrüstung an einer kosteneffektiven Lösung
* Platzierungsrate cph bis 10000
* setzt genau eine breite Palette von Komponenten einschließlich 0201, 0402, LED, BGA, QFN…
* zugängliche Komponenten-Höhe: 20mm
1. materielle Stationen 120pcs -- die kann die Befestigunganforderungen von verschiedenen Materialien und von verschiedenen Spezifikationen und die Pakete des Produktes treffen.
1) materielle Stationen 120pcs 8mm stützen elektrische Zufuhr NXT, 12mm, 16mm, 24mm, 32mm und 44mm NXT elektrische Zufuhr, Erschütterungszufuhr und IC-Behälter.
2)Elektrische Plattformspezifikation NXT: 8mm-44mm NXT elektrische Zufuhr, elektrische Zufuhrstallfütterung, hohe Präzision, lange Nutzungsdauer.
2. 8 Gruppen der unabhängigen Befestigungsköpfe - 8 Gruppen Befestigung von Köpfen werden mit verschiedenen Düsen verteilt, die für die Befestigungsanforderungen von Produkten mit mehr Spezifikationen passend sind.
1) 8 Gruppen Montageköpfe können verwirklichen, dass die doppelten Arme und vier Köpfe gleichzeitig, aufheben das Material zur gleichen Zeit, die Ernteleistungsfähigkeit wird verbessert erheblich auswählen.
3. Die umfassende Leistungsfähigkeit ist 20000pcs/h, und die maximale Leistungsfähigkeit ist 26000pcs/h.
1) Befestigung Geschwindigkeit von verschiedenen Komponenten (Widerstand, Kapazitanz, Chip) 20000 pcs/h.
2) Nur Kapazitanz oder Widerstand oder LED-Lampe, die Geschwindigkeit anbringt, ist 26000pcs/h.
4. 8pcs Hochgeschwindigkeitskameras, hochauflösende Kameras 2pcs -- zu den Sichtanerkennungsbedarf von verschiedenen Komponenten erfüllen.
1) Die Hochgeschwindigkeitskamera kann die Sichtanerkennung von Komponenten mit Durchmesser treffen kleiner als 10 Millimeter, einschließlich Widerstand, Kapazitanz, Lampenperle, Transistoren, Dioden, usw.
5.Resistance und Kapazitanz über 0201, 0.3mm Stifte brechen ab.
1) Elektrische Zufuhr des Gebrauches, zum der Befestigungsbedingungen von 0201 Komponenten zu erfüllen.
2) Hochauflösende Kamera mit genauer Vision kann die Chipmontagebedingungen von QPF, von BGA, von QFP, von etc. erfüllen.
6. PWB mit Stärke weniger als 3mm, 340*560mm.
1) Unterstützungs-PWB mit Stärke von 1 mm-3 Millimeter.
Komponenten
Die HW-Vision Systemvorlage erlaubt genaue Platzierung von 0201, von BGA, von QFN, von QFP, von LED und von einer breiten Palette praktisch aller SMT-Komponenten.
Visions-System
Die HW-Reihenvisions-Auswahl- und -platzsysteme ist einfach zur Programmierung für alle Betreiber schnell, intelligent und zur Operation
Zufuhren
Pneumatische Zufuhr Yamahas und Electricial-Zufuhr wurden, Größen einschließen 8mm, 12mm, 16mm, 24 Millimeter, 32mm und 44mm angenommen.
